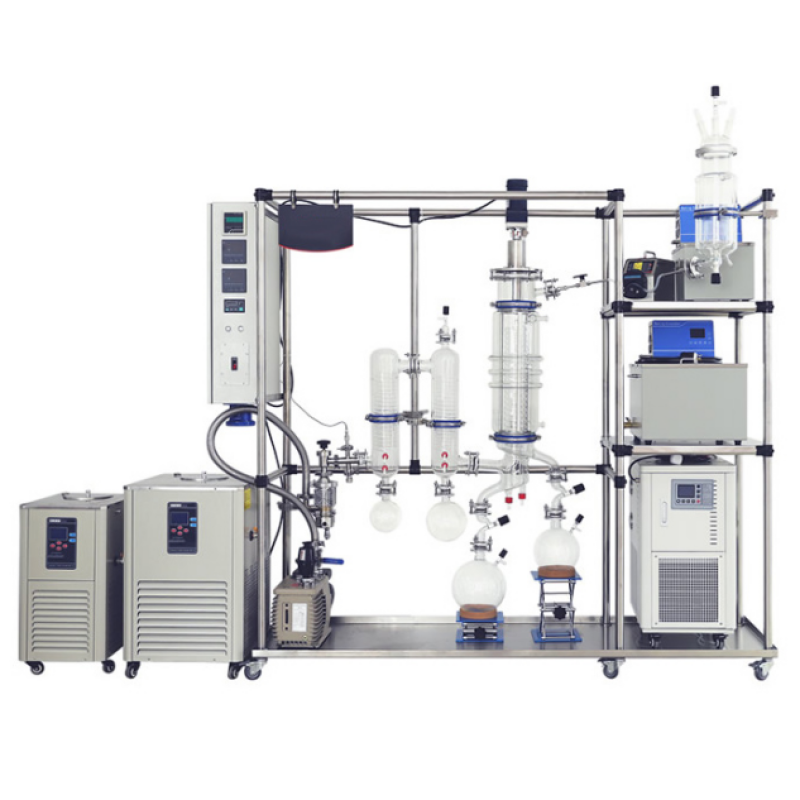

短程分子蒸馏设备｜刮膜式分子蒸馏仪｜高真空热敏物料分离装置

产品概述

短程分子蒸馏设备是针对高沸点、热敏性、易氧化物料设计的专用分离设备，利用高真空（0.001–10Pa）下分子平均自由程差异，实现液-液高效分离。核心采用刮膜成膜+内置冷凝器短程冷凝设计，物料受热时间短（秒级）、蒸馏温度低，广泛应用于精细化工、医药、食品、化妆品、贵金属回收等领域，覆盖实验室小试、中试到工业化量产全规模。

 核心优势

- ✅ 低温高真空：工作真空低至0.001mbar，蒸馏温度远低于常压沸点，保护热敏物料活性，避免分解氧化 。

- ✅ 高效刮膜蒸发：变频刮板强制成均匀薄液膜，蒸发面积大、传热效率高，分离效率≥95%，适配高粘度物料（≤20000mPas）。

- ✅ 短程冷凝设计：内置冷凝器，蒸发-冷凝距离极短，分子运动阻力小、压降低，蒸馏速度快、回收率高 。

- ✅ 物料受热极短：物料在加热面停留仅数秒至数十秒，热降解风险极低，适合维生素、精油、生物提取物等热敏物料。

- ✅ 智能安全可控：PLC+触摸屏全自动控制，PID精准控温（±1℃）；配备超温/超压/缺水/真空异常报警及紧急停机，安全可靠。

- ✅ 耐腐蚀易维护：接触物料部件采用316L不锈钢/高硼硅玻璃/PTFE，耐强酸、强碱、有机溶剂；模块化设计，快拆结构，清洁维护便捷。

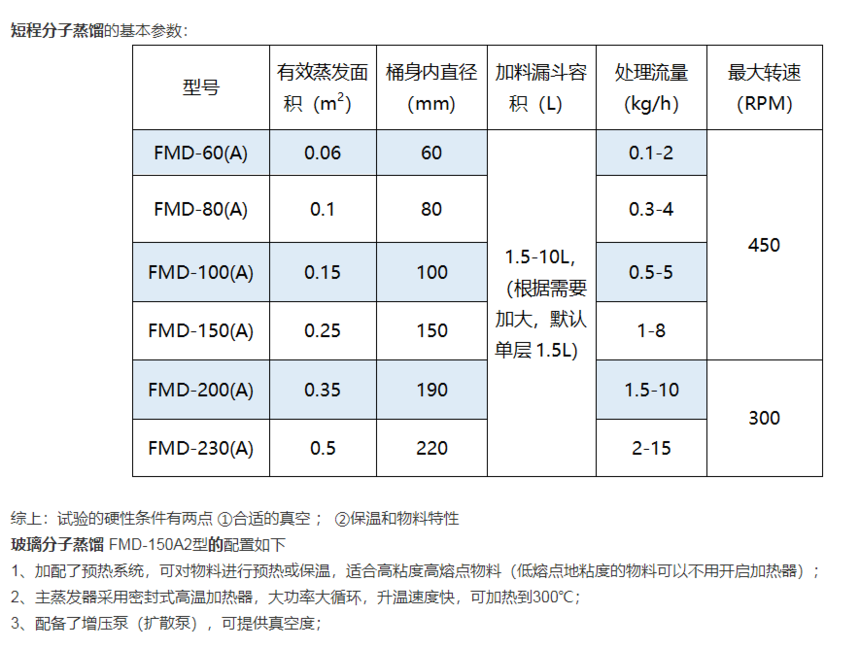

技术参数（标准型，可定制）

- 处理量：0.5–50L/h（实验室0.1–5L/h、中试10–50L/h、工业级≥50L/h）

- 蒸发面积：0.1–5㎡（定制5–80㎡工业级）

- 工作真空度：0.001–10Pa（空载极限0.001Pa）

- 工作温度：室温–350℃（导热油/蒸汽加热，可选防爆）

- 刮板系统：变频调速（0–300rpm），复合PTFE刮板，磁力耦合密封

- 材质：- 蒸发器/冷凝器：316L不锈钢/GG-17高硼硅玻璃

- 密封件：PTFE+氟橡胶

- 机架：304不锈钢

- 控制系统：PLC+7寸触摸屏，支持远程监控/数据记录/参数存储

- 电源：220V/380V 50Hz，功率3–15kW（按需定制）

- 外形尺寸（长×宽×高）：1500×700×2000mm（可定制）

- 设备重量：约400–800kg

结构组成

1. 蒸发系统：刮膜蒸发器、加热夹套、变频刮板转子、进料分配器，实现物料均匀成膜与高效蒸发。

2. 冷凝系统：内置冷凝器、冷却水路、轻组分收集器，快速冷凝蒸发分子，分离轻/重组分 。

3. 真空系统：旋片真空泵、扩散泵、真空管路、冷阱，维持高真空环境，防止物料氧化。

4. 温控系统：PID温控器、加热元件、温度传感器、冷却机组，精准控制蒸馏温度。

5. 安全系统：急停按钮、超温/超压/缺水报警、真空保护、防倒吸装置。

6. 机架外壳：304不锈钢机架、透明防护门，防腐蚀、易观察操作。

工作原理

物料经进料罐进入蒸发器，通过高速旋转刮板强制在加热内壁形成均匀薄液膜；在高真空与加热作用下，液膜中轻组分分子获得能量蒸发，经极短距离到达内置冷凝器，冷凝成液体后流入轻组分收集器；重组分（残渣）沿加热面下降，从重组分出口排出，实现轻/重组分高效分离。

应用范围

- 医药行业：维生素（A/E/K）、抗生素、中药提取物、医药中间体提纯。

- 食品工业：鱼油（EPA/DHA浓缩）、植物精油、辣椒红色素、单甘酯浓缩、油脂脱酸脱臭。

- 精细化工：环氧树脂、丙烯酸酯、高沸点溶剂、硅油脱挥、废油再生。

- 化妆品/保健品：角鲨烯、植物精油、胶原蛋白、天然色素提纯。

- 贵金属回收：钌、锇、铑等铂族金属蒸馏提纯（适配含贵金属热敏物料）。
